ロータリーバルブの構造

ロータリーバルブを厳密に分類すると流体用と粉粒体用に分かれます。両者は同じ名称で呼ばれているものの、用途・構造的にも別物です。ただし、それぞれ使用する場面が異なることから、現場では分けて呼ぶ必要性がほぼありません。

また、メーカーや製品によってはロータリーバルブではない別の名称で呼ばれていることがありますが、一般的な総称として使用されているのがロータリーバルブです。

このページでは、粉粒体容器やモーター、ロータリーなどで構成される、粉粒体用のロータリーバルブの構造について解説します。

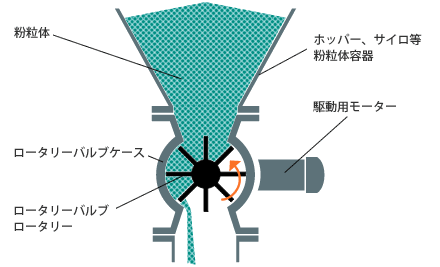

ロータリーバルブの主なパーツ

引用元HP：アイシン産業株式会社公式HP（https://www.aishin-sangyo.co.jp/products/10-016-doc.html）

ロータリーバルブは主に以下の各部で構成されています。

• ケース
• ローター
• 駆動用モーター

ただし、粉粒体容器（サイロ、ホッパー等）をロータリーバルブの一部とする考え方もあります。粉粒体容器とロータリーバルブケース、ロータリーバルブケースと排出・供給先はフランジ接続が一般的で、ローターはシャフトでモーターとつながっています。

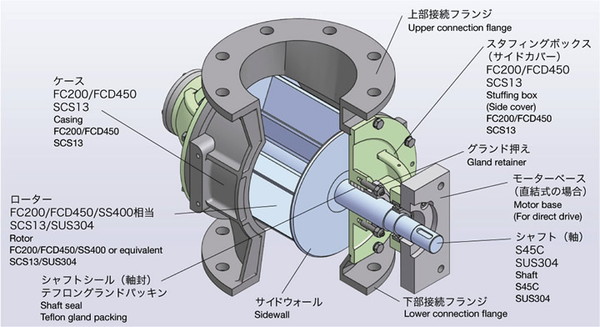

ロータリーバルブの構造における
ローターの役割

引用元HP：アイシン産業株式会社公式HP（https://www.aishin-sangyo.co.jp/products/10-016-doc.html）

サイロやホッパー等の容器に充填された粉粒体は、ローターの羽根と羽根の間を指す「ポケット」に入ります。

ロータリーバブルを稼働させると、モーターによってローターが回転し、ポケットに入っている一定量の粉粒体が排出・供給されます。ローターに付いている羽根の枚数は6枚であったり、8枚、10枚であったりと製品によって様々。同じサイズのローターであれば、羽根の枚数が多くなるほど1つのポケットに入っている粉粒体の量が少なくなります。羽根の枚数が増えると1ポケットあたりの排出・供給量は減りますが、ローターの回転数を上げることでより多くの排出・供給が可能となっています。
