ロータリーバルブの種類

粉粒体などを定量排出・供給する装置という点は共通していますが、使用する現場や粉粒体によって求められる機能、形状が異なることからロータリーバルブには様々な種類があります。

その種類や名称はメーカーによって異なりますが、当サイトではロータリーバルブの代表的な3つの種類について解説します。

ロータリーバルブの種類「標準型」

標準型はその名が示すとおり、汎用性が高く標準的なタイプといえるロータリーバルブです。

シール性に優れており、広く使用されているシュラウドレスローター型のほか、シュラウド付きローター型、連続排出や粒状体の排出に向いている傾斜羽根ローター型、さらにゴム羽根ローター型に分類できます。

高温への適性や羽根の形状が異なる点などが各タイプ別の特徴です。

標準型ロータリーバルブに適した搬送物

標準型ロータリーバルブは、粒径が均一で粘着性や湿度が低い砂糖や穀物、プラスチックペレット、セメントなどの乾燥した材料の搬送に適しています。これらの物質は搬送中に付着や詰まりが生じにくく、標準型で安定した性能を発揮します。使用環境は常温・常圧が基本で、特別な耐久性や特殊な機能を必要としない用途に適しています。食品加工工場や建材工場、樹脂加工工場など、一般的な生産ラインで幅広く利用されています。

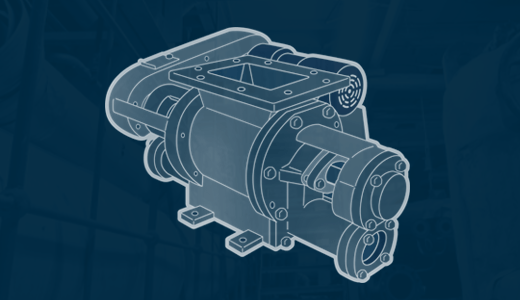

ロータリーバルブの種類「貫流型」

貫流型は、空気輸送の送り元として使用されているロータリーバルブ。流入する粉粒体を空気輸送により吹き流して排出する構造となっています。

ローターブレードを空気が通過するため、粉粒体の付着が少ないといった特徴があります。また、混送管が内蔵されているため、空気輸送にドロップスルーを用いる場合に比べ、設備の高さが低く抑えられるなどの利点があります。

空気輸送は他の輸送手段に比べ、粉体などの残留や飛散が少なく、石油化学工業界の合成樹脂ペレット、食糧・飼料業界の小麦や大豆などの分野で使用されています。

貫流型ロータリーバルブに適した搬送物

貫流型ロータリーバルブは、湿気を含む粉体や粘着性のある材料を搬送する場合に適しています。湿った砂、飼料、発酵食品といった物質は、通常のロータリーバルブでは詰まりを起こしやすいため、貫流型のスムーズな搬送機能が有効です。使用環境としては、高湿度の条件や定期的な洗浄が必要な現場が該当します。食品工場では衛生管理が求められるため、分解や清掃が容易な貫流型が選ばれます。また、飼料製造施設や化学工場でも、高湿度や腐食性環境での活躍が期待されます。

ロータリーバルブの種類「特殊型」

特殊型は文字どおり特殊な用途や機能をもっているロータリーバルブです。

衛生面を重視したサニタリー型や付着物をかき落とせるスクレイパー型、手動で調整できる手動ハンドル型など複数のタイプが存在しています。特殊型の例として、サニタリー型は分解可能で清掃が容易な構造をしている点が大きな特徴です。主に食品や薬品など衛生管理系に使われています。

特殊型ロータリーバルブに適した搬送物

特殊型ロータリーバルブは、標準型や貫流型では対応できない特殊な搬送に用いられます。例えば、爆発性の高い粉体（アルミ粉や炭粉）や高温材料（焼成セメントやスラグ）が該当します。特殊型は、防爆機能や耐熱性能を備えており、過酷な環境や危険性の高い材料を安全かつ効率的に搬送することが可能です。高温・高圧環境や耐腐食性が必要な化学工業、金属加工工場、セメント製造ラインなどで使用されます。

ロータリーバルブの機種選定は
プロに任せよう

ロータリーバルブの用途は窯業や食品製造、薬品製造など多岐にわたります。衛生面やメンテナンスの難易度、使用する粉粒体などの条件によって選ぶべき種類が違う点に注意が必要です。

扱う材料の粒度や粘性、温度などに合わせてバルブを選ぶことで、生産効率を向上したり、故障によるコストを削減したりしてくれます。 このサイトでは、扱う材料が異なる業界からおすすめのロータリーバルブメーカーを紹介しています。
