チェーン駆動型のロータリーバルブ

ここでは、チェーン駆動型ロータリーバルブの概要、製品事例を紹介しています。

チェーン駆動型のロータリーバルブとは？

チェーン駆動型とは

チェーン駆動型は、チェーンとスプロケットを用いて動力を伝達するロータリーバルブです。スプロケットとは、チェーンとかみ合うように設計された歯車状の部品を指します。身近な例では、自転車でペダルの力をチェーンに伝え、後輪の歯車（スプロケット）を回すことで車輪が回転します。

ロータリーバルブの回転数は、スプロケットの大きさ（歯数）を変更することで回転速度を変えることが可能です。回転部（チェーンとスプロケット）がカバーで覆われているため、作業中の事故を防ぐ構造になっています。

モーター直結型との違い

ロータリーバルブには、ほかにモーター直結型があります。モーター直結型は、モーターの出力軸をロータリーバルブの駆動軸に直接連結して動力を伝達する駆動方式です。参考に、チェーン駆動型との違いを紹介します。

チェーン駆動型は、チェーン、スプロケット、カバーを備えているため、モーター直結型に比べて本体サイズが大きくなります。製品により異なりますが、大きさが2倍になるものもあります。また、サイズが大きく部品数が多いため清掃やメンテナンスが複雑です。一方で、スプロケットを交換することで回転数を柔軟に調整できるという強みがあります。両者の違いを理解してから選択することが大切です。

モーター直結型のロータリーバルブについては、以下の記事で詳しく解説していますので、参考にしてください。

モーター直結型のロータリーバルブを
詳しくみる

チェーン駆動型ロータリーバルブの製品事例

J形ロータリーバルブ

引用元：フルード工業株式会社公式HP（https://www.fluideng.co.jp/products/feeder/rotary_valve/gp_type.html）

JIS標準数仕様（ISO企画と整合）に基づいた汎用タイプのロータリーバルブ。チェーン駆動型とモーター直結型の両方式があり、優れたシール性能と低面間を実現することで、幅広い用途・環境に対応できます。耐久性と保守性を考慮した設計により、部品を標準化し容易に交換が可能です。

参照元：フルード工業株式会社公式HP（https://www.fluideng.co.jp/products/feeder/rotary_valve/gp_type.html）

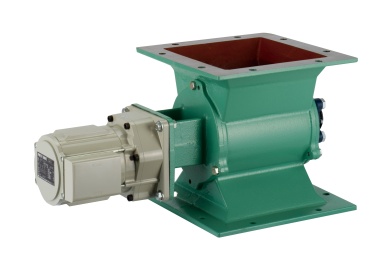

L形ロータリーバルブ

引用元：フルード工業株式会社公式HP（https://www.fluideng.co.jp/products/feeder/rotary_valve/light_type.html）

主に集塵機下などに設置され、粉粒体の排出用途に用いられます。軽量かつ低面間のため施工がしやすく、柔軟な羽根ローターを採用することで噛み込みリスクを低減します。駆動方式はチェーン駆動型およびモーター直結型の両方式どちらもあり。

参照元：フルード工業株式会社公式HP（https://www.fluideng.co.jp/products/feeder/rotary_valve/light_type.html）

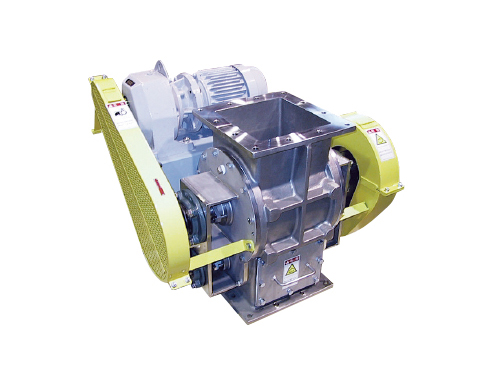

スクレーパー付ロータリーバルブ

引用元：アイシン産業株式会社公式HP（https://www.aishin-sangyo.co.jp/products/10-018.html）

ポケット部をスクレーパーで掻いて、付着した粉体を落とすロータリーバルブです。付着性の高い粉粒体を用いるケースに向いており、口径150～300などニーズにあわせて選ぶことができます。

参照元：アイシン産業株式会社公式HP（https://www.aishin-sangyo.co.jp/products/10-018.html）

用途に適したロータリーバルブの駆動方式を検討しよう！

チェーン駆動式は、モーター直結型に比べると本体サイズは大きいですが、スプロケットを交換することで回転数を調整できるメリットがあります。下記のページでは、業界ごとに向いているロータリーバルブメーカーを紹介していますので、参考にしてみてください。

ロータリーバルブメーカーを
提案内容から選ぶ
